Оптические линии связи · KIT-SVN
Прокладываем оптический кабель в лотках, по опорам, в грунте и трубах. От выбора трассы до сварки волокон и проверки готовой линии.
01 / От маршрута к решению
Цех, открытая территория или дорога между корпусами — для каждого участка подбираем свою технологию. В одной трассе их можно сочетать.

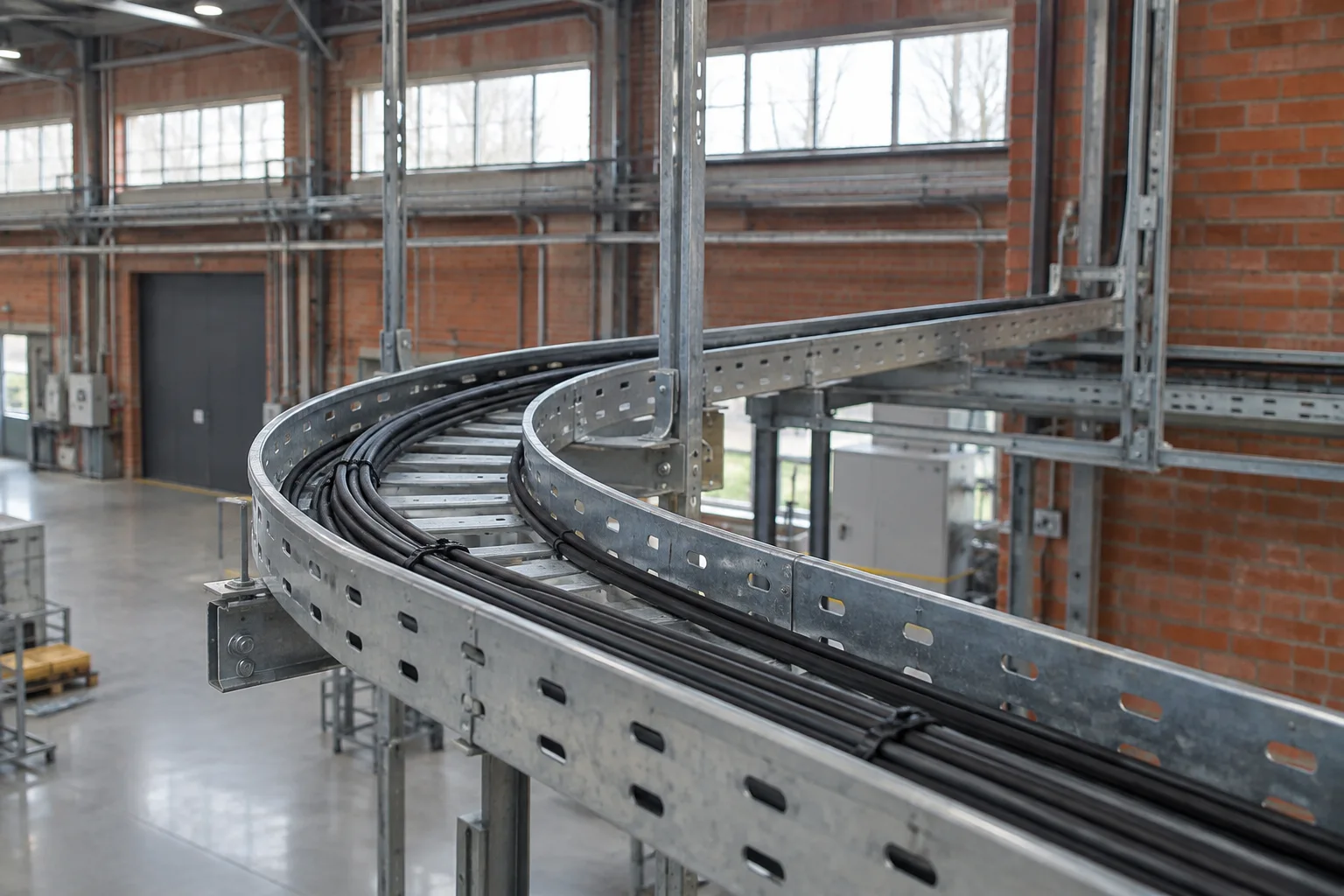

Внутри зданий и на эстакадах
Для цехов, складов и технических помещений. Организуем трассу по существующим или новым лоткам, защищаем кабель на поворотах и спусках.
Что учитываемУчитываем заполнение лотка, крепления, радиус изгиба и требования к оболочке кабеля.

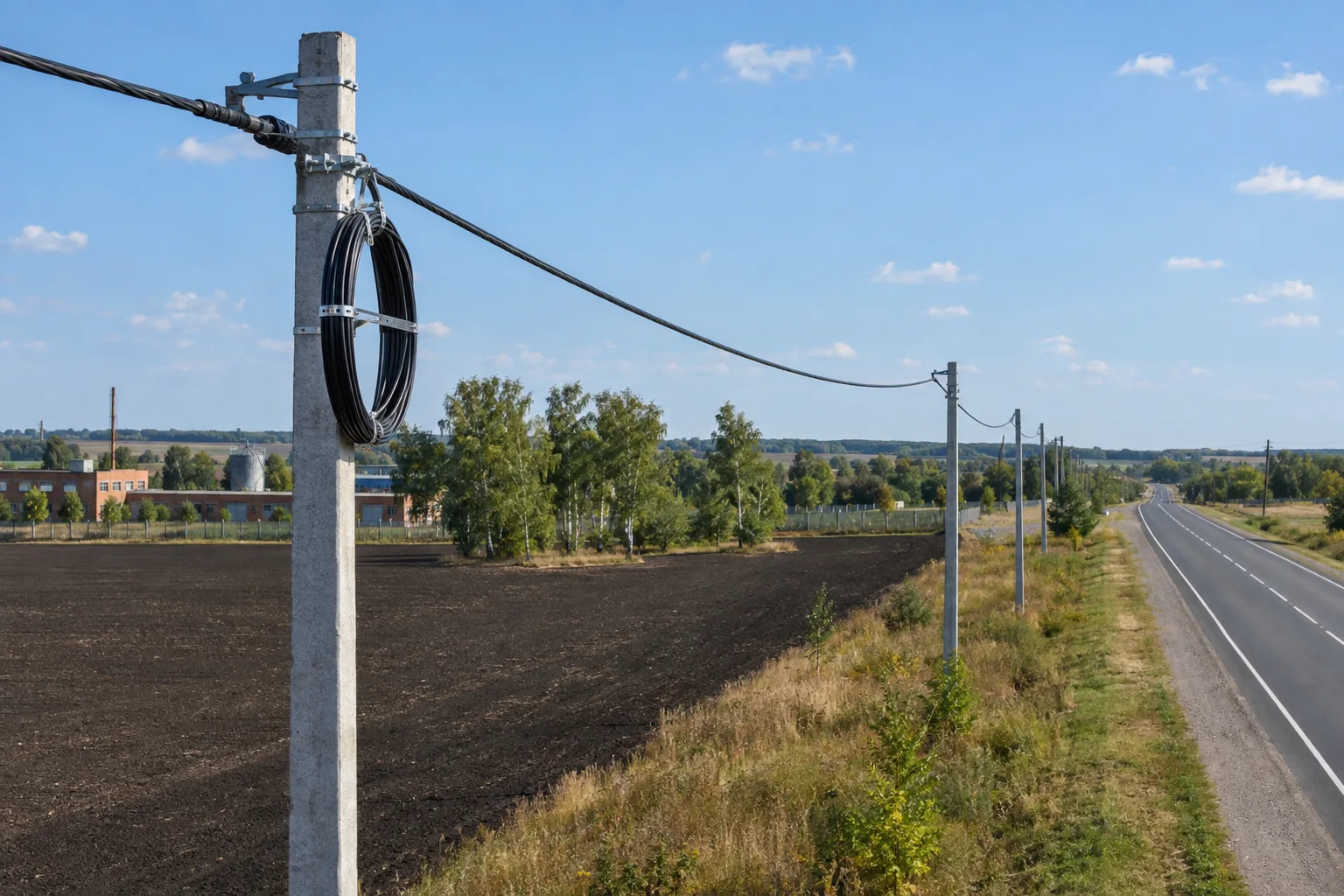

Между зданиями и по территории
Прокладка самонесущего оптического кабеля по опорам. Решение для протяжённых участков, где доступны опоры и согласован маршрут.
Что учитываемПодбираем кабель и арматуру под пролёты, натяжение, ветровую и гололёдную нагрузку.

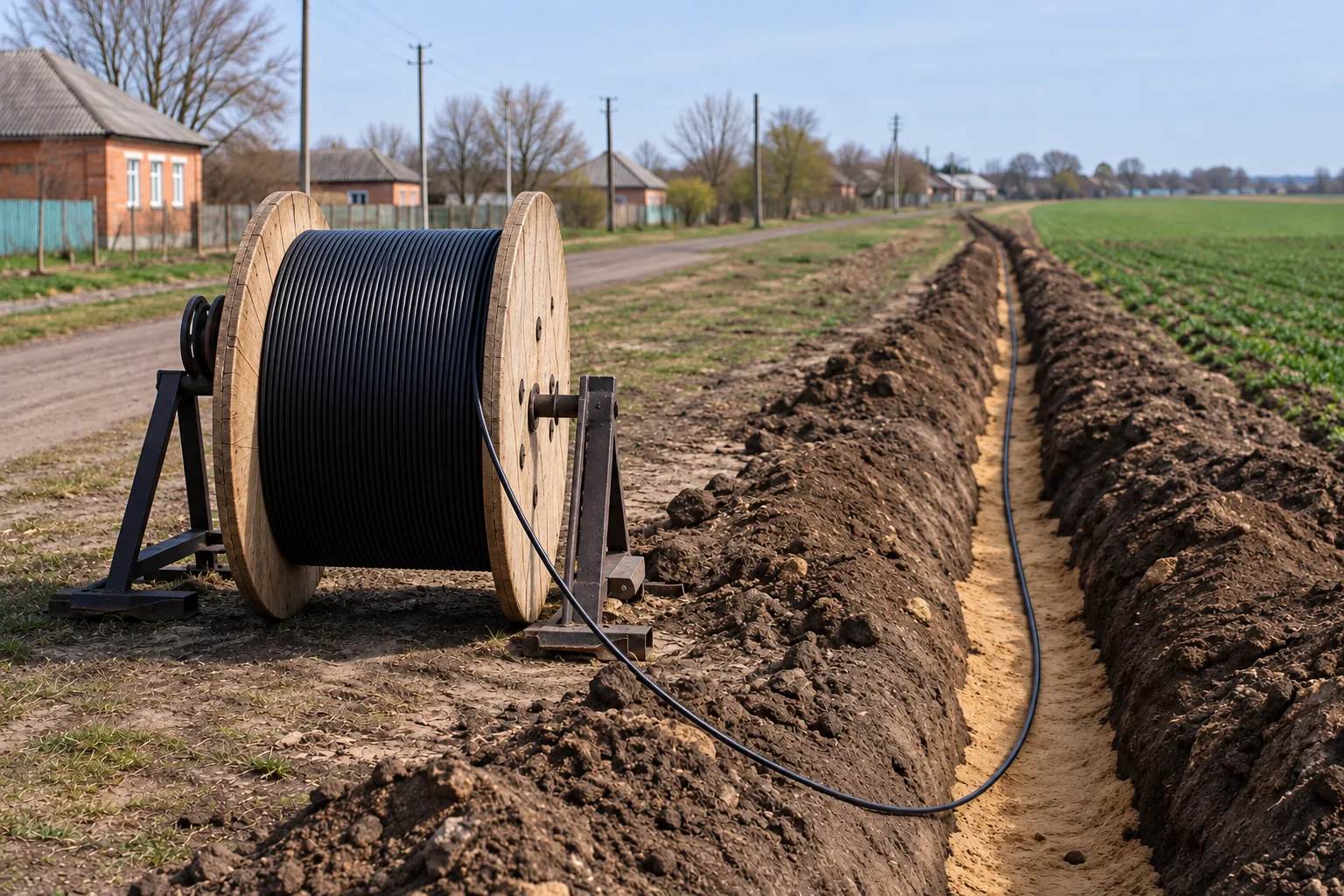

Новая подземная трасса
Подземная линия для производственных площадок, агрообъектов и отдельных зданий. Подбираем бронированный кабель или защитную трубу под условия участка.
Что учитываемГлубину, подсыпку, защиту на пересечениях и восстановление территории определяем по проекту.

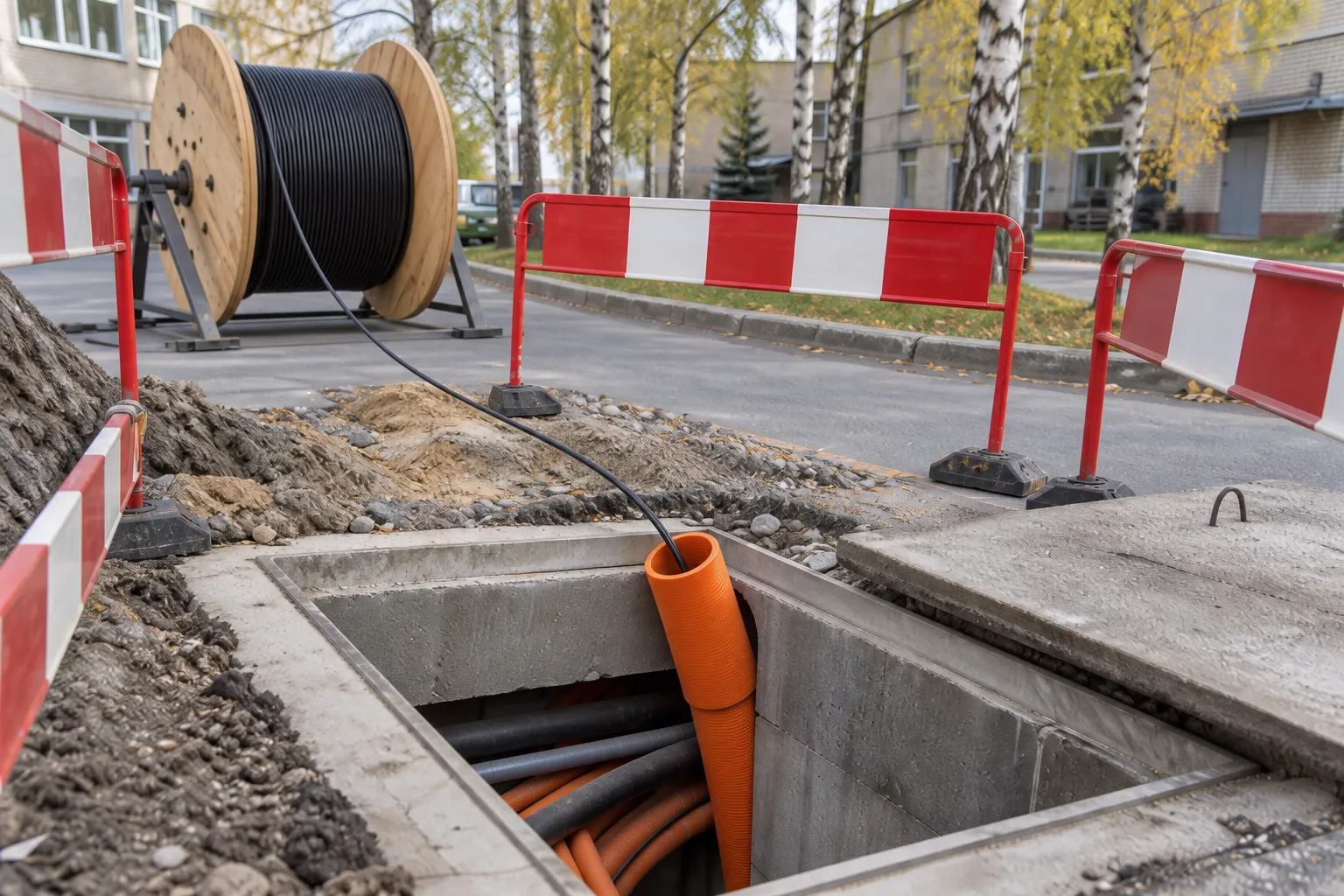

По существующей инфраструктуре
Протяжка оптического кабеля в каналах и защитных ПНД-трубах. Сначала проверяем проходимость, доступность колодцев и свободное место.
Что учитываемКонтролируем тяговое усилие, защищаем вводы и предусматриваем технологический запас.

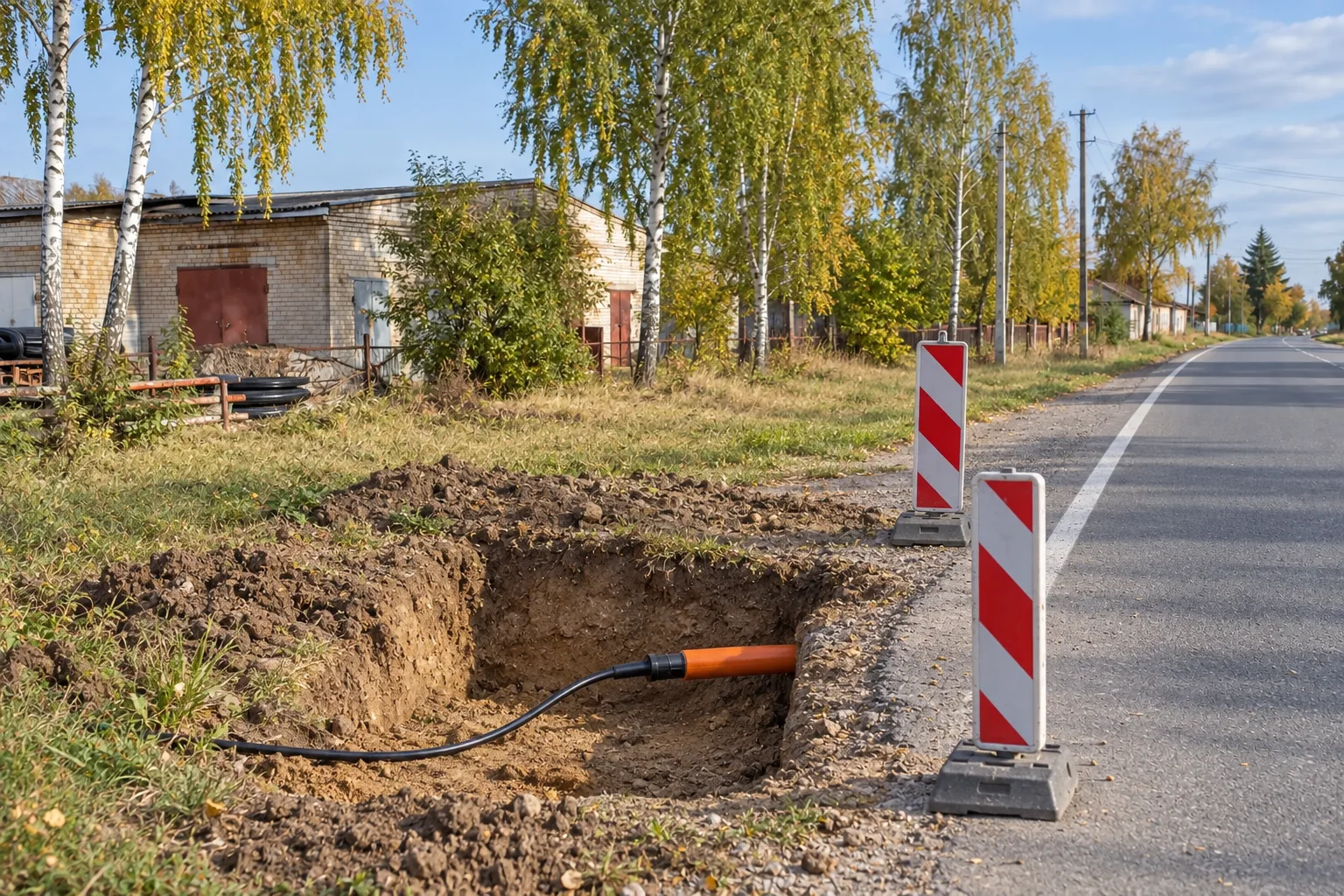

Под дорогами и проездами
Горизонтально-направленное бурение позволяет устроить переход в защитной трубе без открытой траншеи через весь проезд.
Что учитываемВозможность перехода, расположение коммуникаций и состав работ согласуем после обследования.

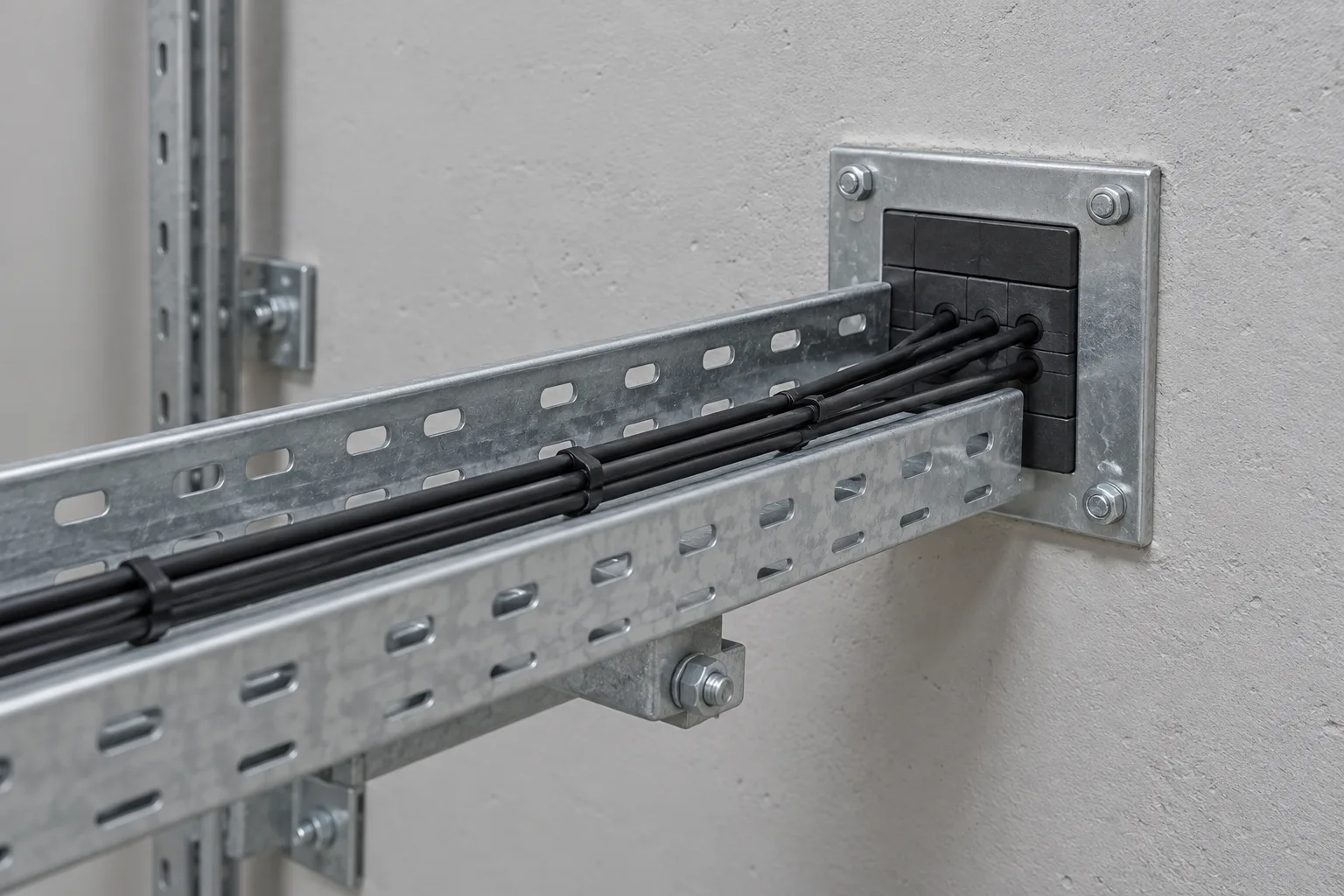

От уличной линии до кросса
Защищаем кабель на фасаде и в месте прохода через стену. Доводим оптику до шкафа или кросса по трубам, коробам и внутренним трассам.
Что учитываемПредусматриваем герметизацию проходки, защиту от повреждений и подходящую оболочку внутри здания.
Пришлите схему или отметьте точки подключения. Предложим маршрут и сравним подходящие способы монтажа.
Обсудить трассу
02 / Качество соединения
Линия должна передавать сигнал с допустимыми потерями. Поэтому заранее определяем состав измерений и критерии приёмки.

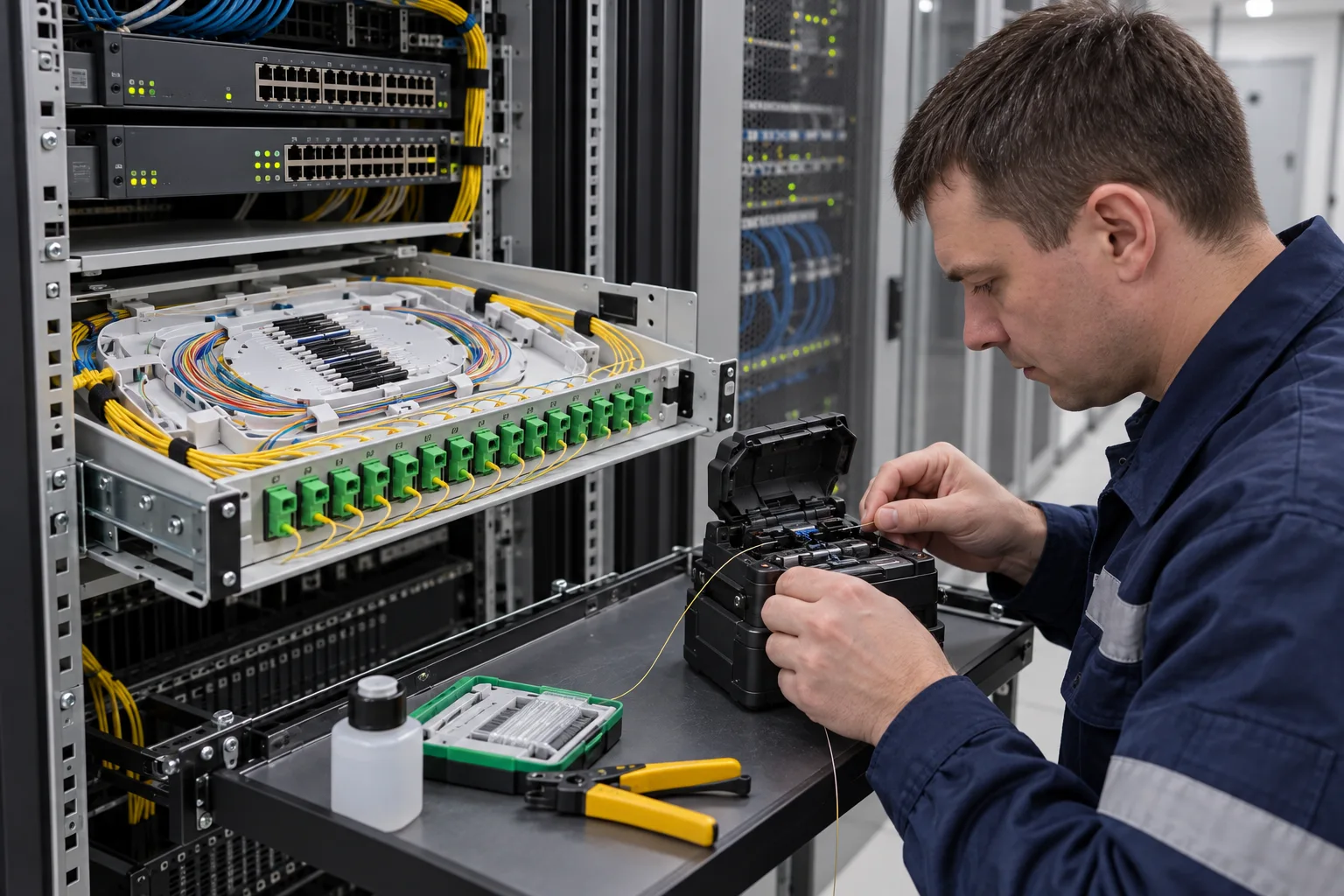

Соединяем волокна, защищаем места сварки, укладываем запас и маркируем порты.
Проверяем линию рефлектометром, измеряем затухание по согласованной методике. Оценка на экране сварочного аппарата не заменяет приёмочные измерения.
Передаём согласованный комплект: схему трассы, распределение волокон и результаты измерений.
03 / Порядок работ
До начала монтажа фиксируем маршрут, материалы, состав работ и условия доступа на объект.
Изучаем план, точки подключения, существующие коммуникации и ограничения территории.
Определяем кабель, число волокон, защиту, крепления, муфты и кроссы. Согласуем смету.
Готовим трассу, монтируем кабель, выполняем вводы и сварку. Соблюдаем требования к выбранным материалам.
Выполняем согласованные измерения, маркируем подключения и передаём документацию.
04 / Расчёт под объект
Метр кабеля в готовом лотке и метр новой подземной трассы требуют разного объёма работ. Рассчитываем смету по вашему маршруту.
Получить расчётДлина, опоры, лотки, земляные работы, переходы под дорогами, высота и восстановление покрытий.
Конструкция и число волокон, трубы, арматура, муфты, оптические кроссы и запас материалов.
Количество сварок, измерения, маркировка и документация. Активное оборудование учитываем отдельно, если оно требуется.
Работаем рядом
Прокладываем волоконно-оптические линии связи в Россоши и Россошанском районе: для производственных площадок, складов, агропредприятий, офисов и частных территорий. Соединяем здания, сетевые шкафы и узлы видеонаблюдения.
Для расчёта укажите населённый пункт, адрес и точки подключения. Условия выезда и обследования согласуем по вашему объекту. Контакты KIT-SVN. Для внутренней сети здания посмотрите также монтаж СКС и ЛВС.
05 / Перед началом работ
Поможем разобраться в технической части и подготовить исходные данные.
Начинаем с маршрута: расстояние между точками, наличие опор и лотков, состояние канализации, грунт и пересечения с дорогами. На одной линии можно сочетать несколько технологий.
Для самонесущего подвеса нужна конструкция, рассчитанная на соответствующие пролёты и нагрузки. Кабель, зажимы и запас выбирают совместно. Возможность использования опор предварительно согласуют с их владельцем.
Решение зависит от грунта, механических воздействий, пересечений и требований к будущей замене кабеля. При прямой укладке выбирают кабель для грунта; защитная труба также должна соответствовать условиям трассы.
Да, если состояние, размеры и расположение лотков подходят. Проверяем заполнение, защиту кромок, повороты и спуски. Допустимый радиус изгиба и усилие протяжки берём из документации выбранного кабеля.
В состав работ можно включить сварку волокон, монтаж муфт и кроссов, маркировку и измерения. Состав протоколов, измеряемые волокна и критерии приёмки фиксируем в задании.
Цена зависит от технологии, длины трассы, кабеля, земляных и высотных работ, количества сварок и измерений. Для предварительного расчёта пришлите план и расстояние между точками; окончательную смету уточняем по условиям объекта.
Да. Оптическая линия может соединить сетевые узлы в разных зданиях и передавать данные камер. Активное оборудование и число волокон подбираем под сеть. Питание удалённых устройств предусматривается отдельно.
Да. Наша территория работ — Россошь и Россошанский район. Напишите адрес объекта, чтобы согласовать выезд и обследование трассы.
Начнём с вашей задачи
Пришлите план территории или опишите точки подключения. Подберём способ прокладки и подготовим расчёт.
